รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | มอเตอร์เจาะโคลน | ต้นทาง: | เหอเป่ย ประเทศจีน |
|---|---|---|---|
| ชื่อแบรนด์: | JS | รายงานการทดสอบทางกล: | จัดเตรียม |
| พิมพ์: | มอเตอร์ดาวน์โฮล | ได้รับการรับรอง: | API |
| เน้น: | HDD Drilling Mud Motor,มอเตอร์โคลนเจาะ PDM,PDM Downhole Mud Motor สำหรับ |
||
บทนำ

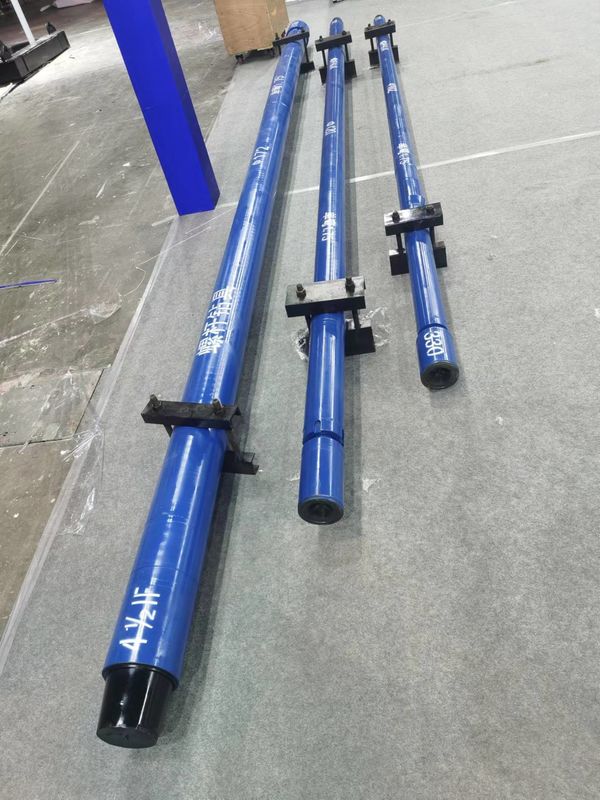

มอเตอร์แบบเจาะรูเป็นเครื่องมือขุดเจาะแบบเจาะรูที่ขับเคลื่อนด้วยโคลนโคลนจากปั๊มโคลนเข้าสู่มอเตอร์โดยทางวาล์วบายพาส และสร้างแรงดันตกระหว่างทางเข้าและทางออกของมอเตอร์ แรงดันตกดังกล่าวจะขับเคลื่อนมอเตอร์โรเตเตอร์ให้หมุน และส่งแรงบิดและความเร็วรอบไปยังบิตโดยเพลาสากลและเพลาส่งกำลัง .คุณสมบัติของมอเตอร์ในหลุมลึกขึ้นอยู่กับพารามิเตอร์ของคุณสมบัติเป็นหลักผลิตภัณฑ์นี้ใช้เทคโนโลยีการเคลือบขั้นสูงและใหม่เพื่อหลีกเลี่ยงการเคลือบโรเตอร์ที่เกิดจากเทคโนโลยีดั้งเดิมความแข็งแกร่งและอายุการใช้งานของมันดีขึ้นอย่างมากใช้ได้กับการเจาะตามทิศทางการเจาะแนวนอน c
พารามิเตอร์ผลิตภัณฑ์
พารามิเตอร์ผลิตภัณฑ์: ข้อมูลหลักและพารามิเตอร์ของมอเตอร์ดาวน์โฮล
| พิมพ์ | 5LZ73 7.0 | 5LZ89 7.0 | 5LZ95 7.0 | 7LZ95 3.5 | 9LZ95 7.0 | 5LZ120 7.0 | |
| ขนาดรู | มม | 95~121 | 114~152 | 118~152 | 118~152 | 118~152 | 149~200 |
| ใน |
33/4~43/4 |
41/2~6 | 45/8~6 | 45/8~6 | 45/8~6 | 57/8~77/8 | |
| ประเภทเธรด | สูงสุด |
23/8" REG |
23/8" REG | 27/8"REG | 27/8"TBG | 27/8"REG | 31/2"REG |
| ล่าง |
23/8" REG |
23/8" REG | 27/8"REG | 27/8"REG | 27/8"REG | 31/2"REG | |
| แรงดันหัวฉีดลดลง | เอ็มปา | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~3.5 | 1.4~7 | 1.4~7 |
| แนะนำโฟลว์ | แอล/เอส | 3~8 | 3~8 | 7~12 | 7~11 | 6~10 | 9~14 |
| บิตโรตารี | รอบ/นาที |
109~291 |
95~200 | 90~195 | 120~240 | 90~200 | 95~200 |
| แรงดันมอเตอร์ตก | เอ็มปา |
2.4 |
2.4 | 3.2 | 2.4 | 2.4 | 3.2 |
| แรงบิดในการทำงาน | นาโนเมตร |
460 |
628~838 | 1260~1630 | 723~960 | 750~1020 | 1480~1820 |
| แรงบิดที่ล้าหลัง | นาโนเมตร |
650 |
1300 | 2200 | 1500 | 1550 | 2440 |
| กำลังขับ | กิโลวัตต์ |
4.7~12.5 |
7.3~15.3 | 13.6~29.5 | 18~24 | 8.3~18.5 | 16.4~34.5 |
| น้ำหนักบิตที่แนะนำ | ต |
4.7~12.5 |
2.0 | 2.5 | 1.0 | 2.5 | 3 |
| น้ำหนักบิตสูงสุด | ต |
2.5 |
3.0 | 5 | 1.5 | 5 | 5 |
| ความยาว (มม.) |
ตรง |
3450 |
3570 | 4450 | 2500 | 3590 | 5085 |
| โค้งเดียว |
3450 |
4675 | 3590 | 5335 | |||
| น้ำหนัก (กิโลกรัม) |
ตรง |
100 |
98 | 140 | 89 | 120 | 390 |
| โค้งเดียว |
102 |
150 | 120 | 420 | |||
| พิมพ์ | 5LZ165 7.0 | 5LZ165 7.0 | 5LZ172 7.0 | 5LZ197 7.0 | 5LZ210 7.0 | 5LZ244 7.0 | |
| ขนาดรู | มม | 213~251 | 213~251 | 213~251 | 251~311 | 251~375 | 311~445 |
| ใน | 83/8~97/8 | 83/8~97/8 | 83/8~97/8 | 97/8~121/4 | 97/8~143/4 | 121/4~171/4 | |
| ประเภทเธรด | สูงสุด | 41/2"REG | 41/2"REG | 41/2"REG | 51/2"REG | 65/8" REG | 65/8" REG |
| ล่าง | 41/2"REG | 41/2"REG | 41/2"REG | 65/8" REG | 65/8" REG | 75/8" REG | |
| แรงดันหัวฉีดลดลง | เอ็มปา | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 |
| แนะนำโฟลว์ | ลิตร/วินาที | 20~28 | 20~28 | 25~35 | 25~57 | 35~50 | 50~75 |
| บิตโรตารี | รอบ/นาที | 90~160 | 80~150 | 90~160 | 86~196 | 100~160 | 100~160 |
| แรงดันมอเตอร์ตก | เอ็มปา | 2.4 | 3.2 | 4.0 | 4.0 | 4.0 | 4.0 |
| แรงบิดในการทำงาน | นิวตันเมตร | 2750~3960 | 3860~4980 | 5860~6970 | 7800~9350 | 9980~11900 | 12870~13970 |
| แรงบิดที่ล้าหลัง | นิวตันเมตร | 6300 | 8470 | 11550 | 18690 | 19600 | 23000 |
| กำลังขับ | กิโลวัตต์ | 31.6~56.2 | 37~69.4 | 60.4~107.4 | 70~160 | 115~183 | 140~225 |
| น้ำหนักบิตที่แนะนำ | ต | 8 | 8 | 10 | 16 | 17 | 18 |
| น้ำหนักบิตสูงสุด | ต | 16 | 16 | 16 | 24 | 28 | 30 |
| ความยาว (มม.) |
ตรง | 5930 | 6830 | 7230 | 8470 | 8400 | 9060 |
| โค้งเดียว | 6180 | 7080 | 7480 | 8720 | 8660 | 9320 | |
| น้ำหนัก (กิโลกรัม) |
ตรง | 742 | 820 | 930 | 1140 | 1460 | 2523 |
| โค้งเดียว | 772 | 850 | 970 | 1195 | 1520 |
2050 |
|
การขุดเจาะแบบตรงข้าม หลุมแบบคลัสเตอร์ หลุมเจาะด้านข้าง และการซ่อมแซมหลุม เป็นต้น
